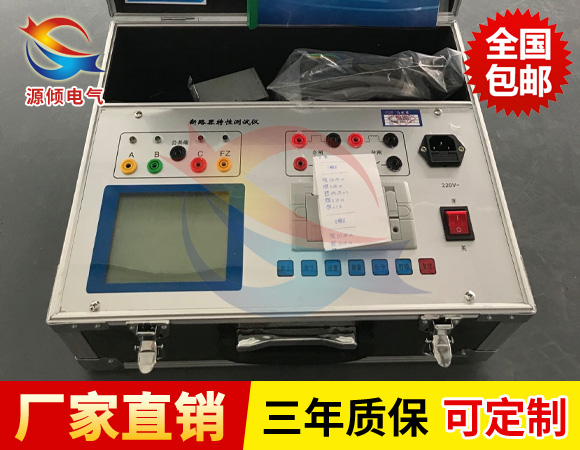

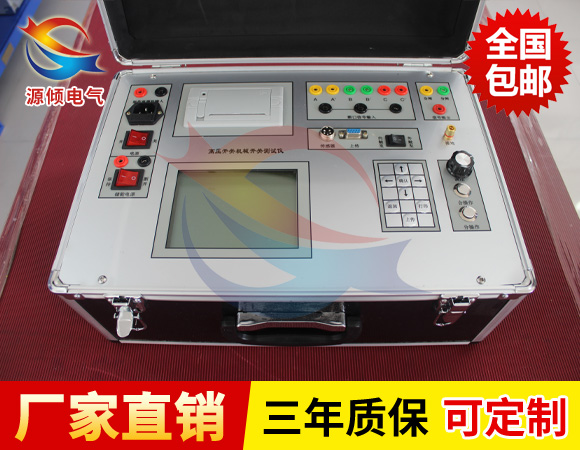

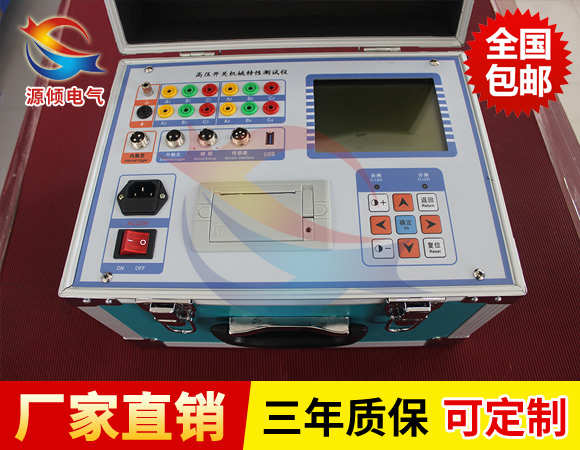

高壓斷路器開關測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗方便的工具。

高壓斷路器開關測試儀產品特性
◆ 儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
◆ 獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
◆ 機內可存儲50組測試結果。
◆ 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單 操作提示，人性化菜單式界面，操作簡便。
◆ 儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
◆ 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。
◆ 本儀器可進行電動分合測試和手動分合測試。
◆ 可進行高、低電壓實驗，自動尋找zui低分或合閘電壓。
◆ 重合閘試驗，可做合分、分合，分合分等參數測量。

產品參數
◆ 時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.1ms～999.99ms
準確度：1%±（1%讀數+2個字）
◆ 速度測量：剛分（剛合）速度
時間段（行程段或角度段）平均速度
測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
◆ 行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
傳感器：300mm（選配），分辨率:1mm
360線傳感器：360о，分辨率:0.5о
◆ 電流測量：電流為合分閘線圈的zui大電流值
◆ 顯示屏：320×240液晶屏，對比度可調
◆ 數據存儲：可存儲50組測量數據
◆ 打印機：高速熱敏打印機
◆ 交流電源 ：AC 220V ± 10%；50Hz ± 2%
◆ 直流電源：輸出電壓：25～260V連續可調，輸出電流：≤ 15A(短時)
◆ 主機體積：380×280×140mm
◆ 使用環境： -10℃~+50℃
◆ 相對濕度：≤90%

運輸與保養

運輸

本產品運輸時必須進行包裝，包裝箱可用紙箱或木箱，包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防潮、防塵、防機械損傷。

儲存及養護

儀器平時不用時，應儲存在環境溫度-20℃～60℃，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。

儀器長時間不用時，請每月對儀器進行充電一次，以保證電池不會因自放電而損壞。

防潮

在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護元器件。

防曝曬

儀器在室外使用時，盡可能避免或減少陽光對液晶顯示屏的直接曝曬。
